📖 Інструкція користувача SENSE‑3

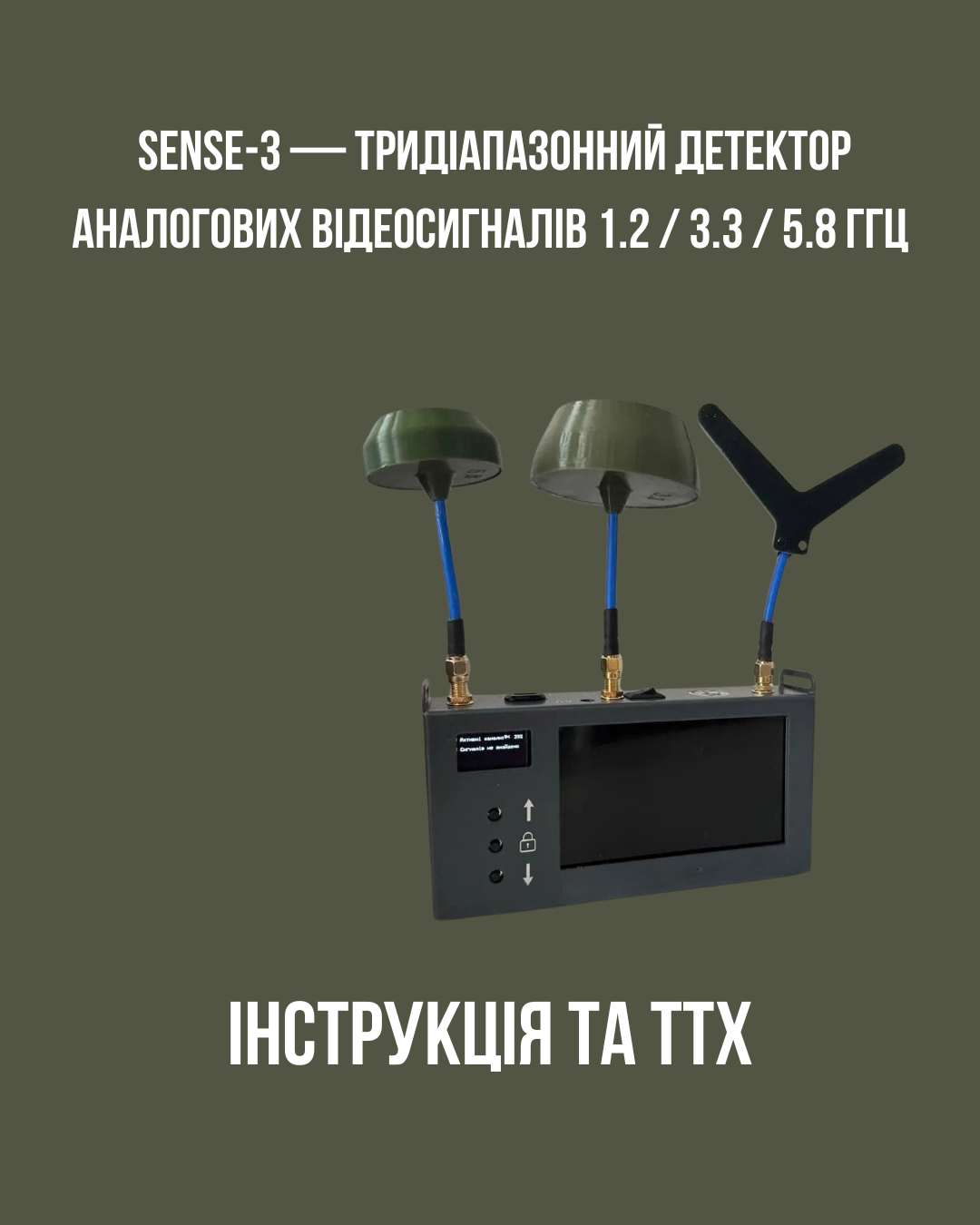

Тридіапазонний детектор/сканер аналогових частот FPV-дронів 1.2 / 3.3 / 5.8 ГГц

1. Увімкнення пристрою

Переведіть перемикач живлення на положення ON.
Пристрій автоматично розпочне сканування доступних відеоканалів у діапазонах:

840–2200 МГц
2300–4400 МГц
4800–6200 МГц

2. Підключення антен

На корпусі пристрою є позначення для кожного діапазону.
Закріпіть антени згідно з позначеннями на корпусі для кожного діапазону.

3. Зарядка пристрою

Для зарядки використовується USB Type-C роз’єм.
Підтримується швидка зарядка (Fast Charge).

🔘 Шпаргалка кнопок SENSE-3

Основне керування (OLED-кнопки):

▲ — попередній канал
▼ — наступний канал
● ОК — вибір / фіксація каналу («ЗАБЛОКОВАНО»)
👉 Повторне ОК або перезапуск — відновлення автосканування

Додаткові комбінації (під час увімкнення):

▲ + живлення → Меню налаштувань
▼ + живлення → Режим приймача (Manual RX)
ОК + живлення → Режим MODE (Wi-Fi / оновлення ПЗ)

4. Робота з відеосигналом

Основний екран (4.3″) показує перехоплене аналогове відео (PAL/NTSC), коли воно є на обраній частоті.
OLED-дисплей відображає: діапазон (1.2 / 3.3 / 5.8 ГГц), поточну частоту, рівень сигналу (RSSI) та стан відео V:1 (є відео) / V:0 (відео немає).

Під час виявлення активності спрацьовують світловий індикатор і звук.
Коли пристрій «зачепив» активність на каналі, він утримує цей канал приблизно 5 секунд (після чого продовжує сканування). Цей час можна змінити у налаштуваннях до 10 с.
Якщо на частоті присутнє аналогове відео, картинка автоматично виводиться на великий екран.
Якщо сигнал цифровий/закодований/телеметрія, відео не з’явиться, але частота та рівень сигналу будуть показані на OLED.

5. Вибір і фіксація каналу

Кнопки під OLED:

▲ — попередній канал
▼ — наступний канал
ОК — вибір / фіксація каналу

Фіксація (ЗАБЛОКОВАНО): натисніть ОК, щоб утримувати канал. У режимі «ЗАБЛОКОВАНО» можна кнопками ▲/▼ виконувати тонку підстройку частоти в межах діапазону для точнішого прийому.
Повернення до автосканування: повторно натисніть ОК або перезапустіть пристрій.

6. Виведення відео

Для підключення зовнішнього монітора/реєстратора використовуйте 3.5 мм AV-вихід (аналогове відео).
Робота зовнішнього виходу не вимикає вбудований дисплей.

7. Оновлення програмного забезпечення та налаштування через веб-інтерфейс (режим MODE / Wi-Fi)

Щоб оновити прошивку або виконати тонкі налаштування:

Утримуйте середню кнопку (ОК / MODE) під час увімкнення пристрою.
Прилад створить Wi-Fi-точку доступу:
- SSID: SENS-3
- Пароль: 88888888
- IP-адреса: 192.168.4.1
Під’єднайтесь до цієї мережі та відкрийте у браузері 192.168.4.1.
Виконайте оновлення ПЗ або налаштуйте доступні параметри.

Рекомендація: оновлюйте на зарядженому пристрої.

SENSE-3 — інструкція з використання та ТТХ тридіапазонного FPV-детектора (1.2 / 3.3 / 5.8 ГГц)

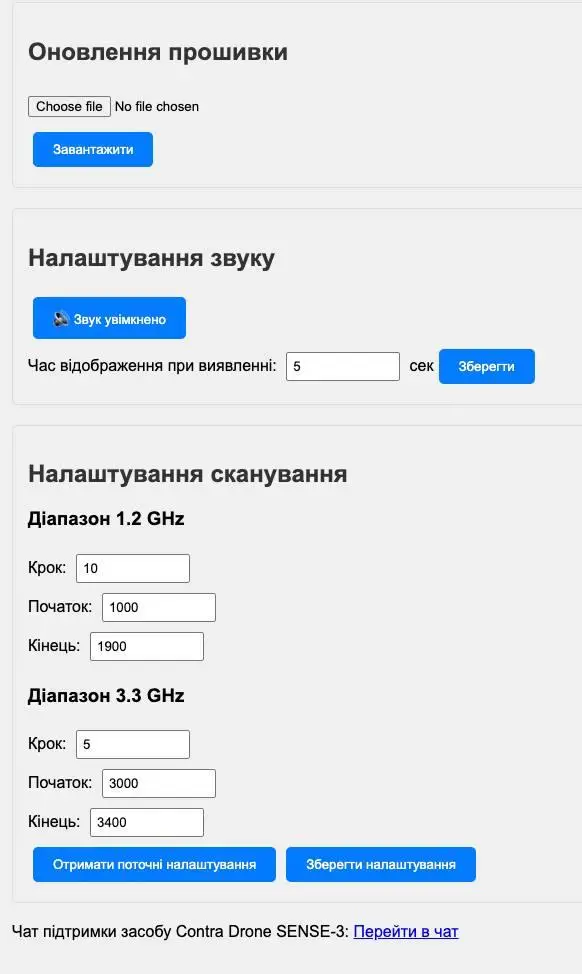

🔧 Тонкі налаштування через веб-інтерфейс (Wi-Fi MODE)

Після входу у режим MODE (див. п.7) відкривається веб-інтерфейс за адресою 192.168.4.1. Тут доступні додаткові параметри:

1. Час відображення при виявленні сигналу

Можна задати, скільки секунд канал буде утримуватися на екрані після спрацювання (за замовчуванням 5 с).
Значення змінюється від 1 до 10 секунд.
Якщо виставити більше — зручно для аналізу, але автосканування стає повільнішим.

2. Налаштування діапазонів сканування

1.2 ГГц та 3.3 ГГц (840–2200 МГц та 2300–4400 МГц) — діапазони можна змінювати вручну (початок, кінець та крок частоти).
5.8 ГГц — не редагується, оскільки частотна сітка жорстко прошита у прилад.

🔹 Приклад:

Якщо задати 1000–1900 МГц замість 1000–2200 МГц, сканування відбувається швидше, бо виключаються “порожні” частоти, які зараз не використовуються дронами.
Якщо виставити дуже широкий діапазон (наприклад 840–2200 МГц), прилад теж працюватиме, але сканування буде довше.

3. Особливість при першому вході

Коли заходите у меню вперше, у вікнах можуть відображатися нулі. Це нормально.
Потрібно натиснути кнопку «Отримати поточні налаштування» — тоді завантажаться реальні частоти, які вже збережені у приладі.
Після зміни параметрів не забудьте натиснути «Зберегти налаштування».

8. Індикація на дисплеї

Список знайдених каналів відображається у форматі:
Діапазон (840–2200 / 2800–4400 / 4800–6200 МГц) + Частота (МГц) + V (0/1)

Приклади:

5.8G 5865 МГц V:1 — відео присутнє
1.2G 1080 МГц V:1 — відео присутнє
3.3G 3300 МГц V:0 — активність без відео

Позначки/події:

ЗАБЛОКОВАНО — канал зафіксовано користувачем (див. п.5).
Низький заряд — при <5 % з’являється попередження і звуковий сигнал.

9. Налаштування (яскравість/звук) і Manual RX

Меню налаштувань (яскравість, звук):

▲ + кнопка живлення (під час увімкнення) — вхід у Меню.
- Яскравість дисплея: 4 рівні (нічний режим → робота на сонці).
- Звук: увімк./вимк.

Режим приймача (Manual RX):

▼ + кнопка живлення (під час увімкнення) — вхід у Manual RX.
- Ручне виставлення частоти з кроком 1 МГц (на 1.2 / 3.3 / 5.8 ГГц).
- Сканування вимикається, прилад утримує встановлену частоту.
- Зручно для роботи зі спрямованою антеною або якщо відома робоча частота БпЛА (можна «ловити» на випередження, навіть коли автопошук ще не побачив сигнал на великій дистанції).

Вихід із Manual RX/Меню — перезапуск пристрою.

10. Важливі зауваження

Блокування каналу: коли канал «ЗАБЛОКОВАНО», сканування в цьому діапазоні призупиняється; пристрій утримує обрану частоту до розблокування або перезапуску.
Втрата сигналу: якщо активність зникла повністю, канал автоматично видаляється зі списку приблизно через 20 секунд; автосканування продовжується.
Типи сигналів: пристрій відображає відео лише з аналогових PAL/NTSC каналів. Цифровий/закодований сигнал або телеметрія можуть визначатися як активність (V:0), але без картинки.
Діапазони роботи сканера: 1.2 / 3.3 / 5.8 ГГц. Якщо дрон працює в іншому діапазоні/на іншій частоті — відео не з’явиться.
Рельєф місцевості, перешкоди, швидкість підльоту та час утримання каналу впливають на можливість зафіксувати відео з першої спроби.
